Позиционирующая волоконно-оптическая вибрационная система обнаружения вторжения в периметр
Обзор системы
Позиционная волоконно-оптическая вибрационная система обнаружения вторжений - это новое поколение позиционной волоконно-оптической вибрационной системы обнаружения вторжений, независимо разработанной компанией, которая способна обнаруживать и идентифицировать все виды поведения вторжения и определять место вторжения для достижения всепогодного мониторинга в реальном времени на большом расстоянии волоконно-оптического периметра.
Позиционирование волоконно-оптической вибрационной системы обнаружения вторжения сигнализации хост имеет A, B двухканальный дизайн, каждый канал должен занимать 3-жильного оптического волокна, и может быть настроен с различной мощностью лазеров, гибкая поддержка для различных длин кабеля. В соответствии с количеством каналов и различные комбинации мощности лазера, позиционирование типа волоконно-оптической вибрации вторжения системы обеспечивает различные модели, удобные для клиентов, чтобы купить в соответствии с различными инженерными расстояния.
Позиционирование волоконно-оптической системы обнаружения вторжения вибрации принимает распределенной лазерной интерференции зондирования технологии с независимыми правами интеллектуальной собственности, которая имеет высокую чувствительность обнаружения и скорость реакции; на основе узкой ширины линии лазерного источника, высокоскоростной и высокоточный сбор и преобразование данных, а также различные сложные алгоритмы DSP, система может обнаружить слабые сигналы вибрации, и может противостоять вмешательству ветра, дождя, мелких животных и других природных факторов; на основе специальной и критической технологии ядра, он обеспечивает стабильность обнаружения. На основе специальной и критической технологии, она обеспечивает стабильность обнаружения и точность позиционирования.
Кроме того, продукт имеет функцию автоматического обучения, может быть в поле, чтобы узнать некоторые важные физические и тревожные параметры, эффективно упростить сложность открытия проекта, является высокой чувствительностью, низким уровнем ложных срабатываний и пропусков, стабильной и надежной, простой конструкции нового поколения позиционирования типа периметра системы предотвращения, может быть широко использован в складах, аэропортах, военных тяжелых земель и других важных объектов инфраструктуры защиты.
Особенности
Принятие стандартов
GB 10408.1, GB/T 10408.8, GB 16796
GA/T 1217, GA/T 1469
использует двухканальную конструкцию A и B, максимальная длина волоконно-оптического кабеля на канал составляет 50 км.
Гибкая конфигурация лазеров различной мощности для поддержки различных расстояний обнаружения, чтобы повысить экономическую эффективность
может точно определить место вторжения и четко отобразить его на карте, а точность позиционирования стука может достигать ±1 м.
поддерживает оповещения о вторжении в режиме реального времени, оповещения об обрыве волокна, оповещения об отключении питания и оповещения о несанкционированном проникновении с временем отклика ≤1 секунды.
может обнаружить несколько точек вторжения одновременно.
поддерживает как подвесные, так и заглубленные системы.
поддерживает волнистую или прямую разводку кабеля, может использовать двухсторонний кабель A, B каналов или параллельную разводку кабеля A, B каналов.
поддерживает обнаружение множества событий, таких как подъем, опрокидывание, удар, разрезание сетки и т.д.
может автоматически адаптироваться к ветру, дождю и другим изменениям во внешней среде, тем самым уменьшая количество ложных срабатываний.
может противостоять вмешательству мелких животных
может противостоять вмешательству ветров 7~8 класса
может противостоять помехам сильного дождя
поддерживает 8-канальный коммутируемый вход и 8-канальный коммутируемый выход
подключает внешние стандартные модули через интерфейс Ethernet для внешнего расширения коммутационных входов и выходов
поддерживает протокол TCP/IP MODBUS для реализации функции Slave.
поддерживает интерфейс RS232 и может подключать 2G/3G и другие беспроводные модули для реализации беспроводной сигнализации.
управление системой
поддерживает программное обеспечение первого уровня веб-управления для управления одним позиционируемым оборудованием волоконно-оптической вибрационной системы обнаружения вторжения, обеспечивая цифровые карты и нецифровые карты в двух режимах, которые могут достигать позиционирования карты, корреляции зоны защиты, видеосвязи, конфигурации параметров и других функций.
поддерживает вторичную веб-платформу управления, которая используется для управления несколькими позиционируемыми волоконно-оптическими устройствами системы обнаружения вторжений и достижения мониторинга в реальном времени, статистики тревоги и анализа нескольких устройств.
предоставляет интерфейс SDK, что удобно для интеграции системы в платформы сторонних производителей.
Корпус наружного блока выполнен из инженерного пластика ABS, степень защиты до IP68.
наружный блок является пассивным оборудованием
Температура рабочей среды: -40 ~ 85 ℃
Позиционирование типа волоконно-оптической системы обнаружения вторжения вибрации основной блок
Встроенное сервисное программное обеспечение, основанное на операционной системе Linux, обеспечивает высокоточный алгоритм позиционирования вторжения
Встроенная высокоскоростная карта сбора высокоточных данных PCIE
Встроенный лазерный модуль и модуль фотоэлектрического преобразования
Built Встроенные схемы защиты от электростатического разряда и перенапряжения могут эффективно предотвратить статическое электричество и повреждения от молнии.
AC~ блок питания 220В, диапазон входного напряжения: 100В~240В.
Максимальная потребляемая мощность устройства не превышает 150 Вт
Температура рабочей среды: -10°C ~ +55°C
Уровень защиты корпуса достигает IP21.
размещается в стандартном 19" шасси высотой 4U и глубиной 450 мм.
Типичные приложения
Позиционная волоконно-оптическая вибрационная система обнаружения вторжений - это новое поколение позиционной волоконно-оптической вибрационной системы обнаружения вторжений, независимо разработанной компанией, которая способна обнаруживать и идентифицировать все виды поведения вторжения и определять место вторжения для достижения всепогодного мониторинга в реальном времени на большом расстоянии волоконно-оптического периметра.
Позиционирование волоконно-оптической вибрационной системы обнаружения вторжения сигнализации хост имеет A, B двухканальный дизайн, каждый канал должен занимать 3-жильного оптического волокна, и может быть настроен с различной мощностью лазеров, гибкая поддержка для различных длин кабеля. В соответствии с количеством каналов и различные комбинации мощности лазера, позиционирование типа волоконно-оптической вибрации вторжения системы обеспечивает различные модели, удобные для клиентов, чтобы купить в соответствии с различными инженерными расстояния.
Позиционирование волоконно-оптической системы обнаружения вторжения вибрации принимает распределенной лазерной интерференции зондирования технологии с независимыми правами интеллектуальной собственности, которая имеет высокую чувствительность обнаружения и скорость реакции; на основе узкой ширины линии лазерного источника, высокоскоростной и высокоточный сбор и преобразование данных, а также различные сложные алгоритмы DSP, система может обнаружить слабые сигналы вибрации, и может противостоять вмешательству ветра, дождя, мелких животных и других природных факторов; на основе специальной и критической технологии ядра, он обеспечивает стабильность обнаружения. На основе специальной и критической технологии, она обеспечивает стабильность обнаружения и точность позиционирования.
Кроме того, продукт имеет функцию автоматического обучения, может быть в поле, чтобы узнать некоторые важные физические и тревожные параметры, эффективно упростить сложность открытия проекта, является высокой чувствительностью, низким уровнем ложных срабатываний и пропусков, стабильной и надежной, простой конструкции нового поколения позиционирования типа периметра системы предотвращения, может быть широко использован в складах, аэропортах, военных тяжелых земель и других важных объектов инфраструктуры защиты.
Особенности
Принятие стандартов
GB 10408.1, GB/T 10408.8, GB 16796
GA/T 1217, GA/T 1469
использует двухканальную конструкцию A и B, максимальная длина волоконно-оптического кабеля на канал составляет 50 км.
Гибкая конфигурация лазеров различной мощности для поддержки различных расстояний обнаружения, чтобы повысить экономическую эффективность
может точно определить место вторжения и четко отобразить его на карте, а точность позиционирования стука может достигать ±1 м.
поддерживает оповещения о вторжении в режиме реального времени, оповещения об обрыве волокна, оповещения об отключении питания и оповещения о несанкционированном проникновении с временем отклика ≤1 секунды.
может обнаружить несколько точек вторжения одновременно.
поддерживает как подвесные, так и заглубленные системы.
поддерживает волнистую или прямую разводку кабеля, может использовать двухсторонний кабель A, B каналов или параллельную разводку кабеля A, B каналов.
поддерживает обнаружение множества событий, таких как подъем, опрокидывание, удар, разрезание сетки и т.д.
может автоматически адаптироваться к ветру, дождю и другим изменениям во внешней среде, тем самым уменьшая количество ложных срабатываний.
может противостоять вмешательству мелких животных
может противостоять вмешательству ветров 7~8 класса
может противостоять помехам сильного дождя
поддерживает 8-канальный коммутируемый вход и 8-канальный коммутируемый выход
подключает внешние стандартные модули через интерфейс Ethernet для внешнего расширения коммутационных входов и выходов
поддерживает протокол TCP/IP MODBUS для реализации функции Slave.
поддерживает интерфейс RS232 и может подключать 2G/3G и другие беспроводные модули для реализации беспроводной сигнализации.
управление системой
поддерживает программное обеспечение первого уровня веб-управления для управления одним позиционируемым оборудованием волоконно-оптической вибрационной системы обнаружения вторжения, обеспечивая цифровые карты и нецифровые карты в двух режимах, которые могут достигать позиционирования карты, корреляции зоны защиты, видеосвязи, конфигурации параметров и других функций.
поддерживает вторичную веб-платформу управления, которая используется для управления несколькими позиционируемыми волоконно-оптическими устройствами системы обнаружения вторжений и достижения мониторинга в реальном времени, статистики тревоги и анализа нескольких устройств.
предоставляет интерфейс SDK, что удобно для интеграции системы в платформы сторонних производителей.
Корпус наружного блока выполнен из инженерного пластика ABS, степень защиты до IP68.
наружный блок является пассивным оборудованием
Температура рабочей среды: -40 ~ 85 ℃
Позиционирование типа волоконно-оптической системы обнаружения вторжения вибрации основной блок
Встроенное сервисное программное обеспечение, основанное на операционной системе Linux, обеспечивает высокоточный алгоритм позиционирования вторжения
Встроенная высокоскоростная карта сбора высокоточных данных PCIE
Встроенный лазерный модуль и модуль фотоэлектрического преобразования
Built Встроенные схемы защиты от электростатического разряда и перенапряжения могут эффективно предотвратить статическое электричество и повреждения от молнии.
AC~ блок питания 220В, диапазон входного напряжения: 100В~240В.
Максимальная потребляемая мощность устройства не превышает 150 Вт
Температура рабочей среды: -10°C ~ +55°C
Уровень защиты корпуса достигает IP21.
размещается в стандартном 19" шасси высотой 4U и глубиной 450 мм.
Типичные приложения

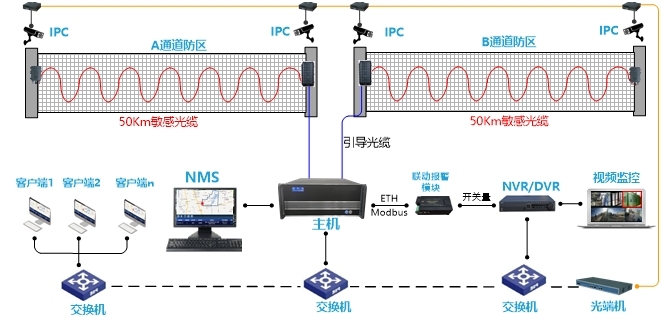

图1 双通道双边布缆挂网应用
图2 双通道平行布缆应用

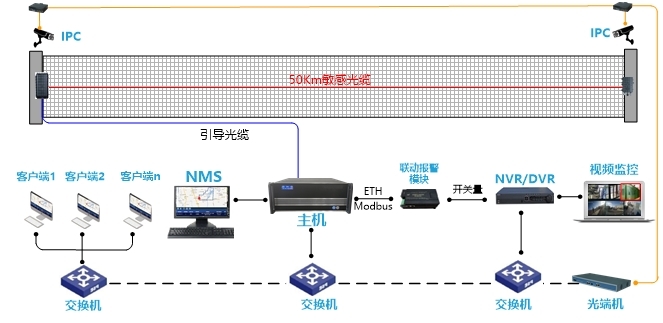

图3 单通道挂网应用

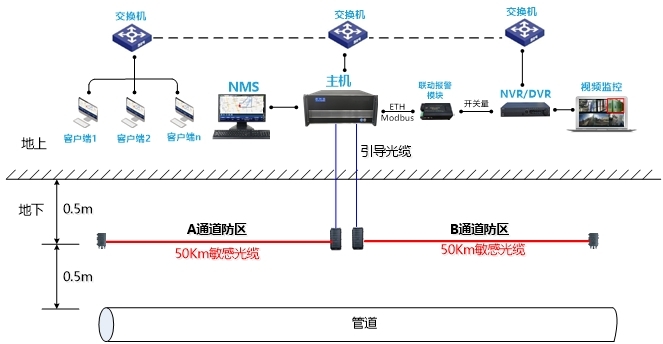

图4 双通道双边布缆地埋应用
Рисунок 5 Схема унифицированного централизованного управления несколькими устройствами

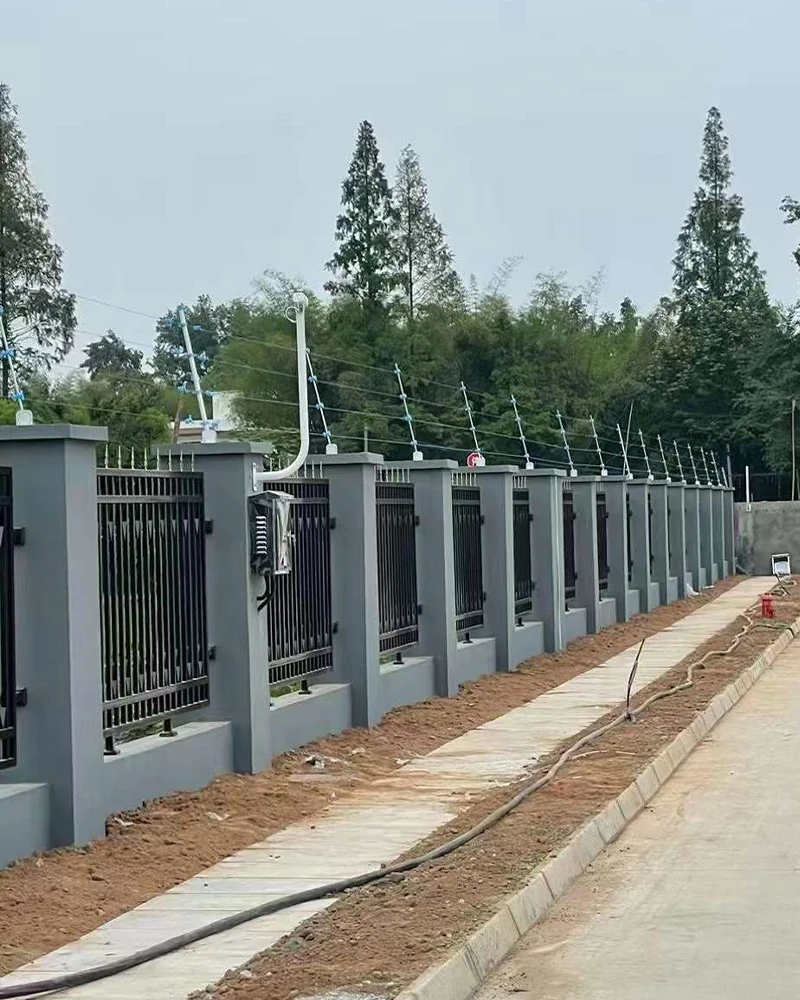

Практическое применение
Практическое применение

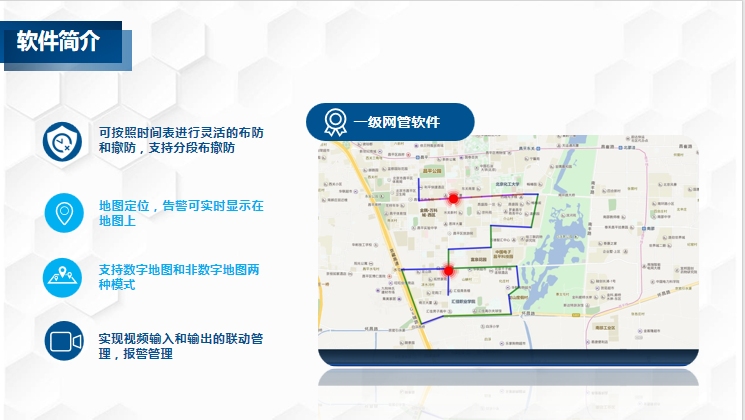

Интерфейс программного обеспечения для управления сетью
